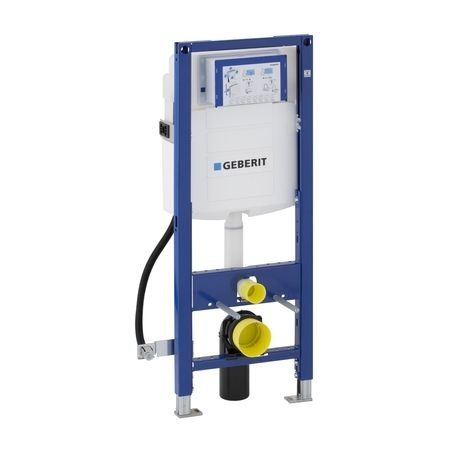

Geberit DUOFIX Montážní prvek Duofix pro závěsné WC, pro tělesně postižené, s nádržkou do stěny Sigma (UP320)
Účel použití:
- Pro konstrukce prováděné suchým procesem
- K montáži do předstěnových instalací částečně vysokých nebo vysokých na výšku místnosti
- K montáži do instalačních stěn vysokých na výšku místnosti
- K montáži do systémových stěn Geberit Duofix částečně vysokých nebo vysokých na výšku místnosti
- Vhodný pro bezbariérové stavby
- Pro závěsná WC s připojovacími rozměry podle EN 33:2011
- Pro závěsná WC s velkým vyložením do 70 cm
- Pro 1 množství splachování, 2 množství splachování nebo splachování Start/Stop
- Pro tloušťky podlahy 0–20 cm
Vlastnosti:
- Samonosný rám s nanesenou práškovou barvou
- Rám připravený pro podpěry u WC keramik s malou opěrnou plochou
- Redukovaná šířka rámu pro umístění podpěr vedle instalačního prvku

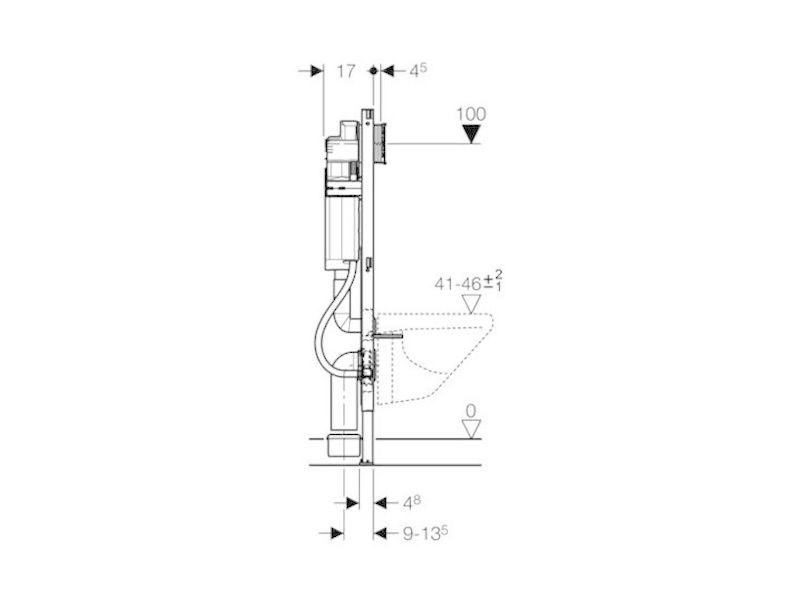

- Montážní výška WC nastavitelná ve fázi hrubé stavby, 41–46 cm
- Podpěry pozinkované
- Podpěry nastavitelné 0–20 cm
- Podpěry s protiskluzovou úpravou
- Patní desky otočné
- Hloubka patní desky vhodná k montáži do U profilů UW 50 a UW 75 a do systémových profilů Geberit Duofix
- Připojovací koleno pro montáž bez nářadí v různých hloubkových polohách, rozsah nastavení 45 mm
- Upevnění připojovacího koleno zvukově izolované
- Splachovací nádržka pod omítku s ovládáním zepředu
- Splachovací nádržka pod omítku izolovaná proti orosování
- U nastavení z výroby je možné okamžité dodatečné spláchnutí
- Montážní a servisní práce na splachovací nádržce pod omítku bez nářadí
- Přívod vody vzadu nebo nahoře uprostřed
- Kryt pro hrubou montáž pro servisní otvor chrání před vlhkostí a nečistotami
- Kryt pro hrubou montáž pro servisní otvor s možností zkrácení
- Vybaven trubkovou chráničkou pro přívodní potrubí k připojení sprchovacích WC Geberit AquaClean
- S možností upevnění pro přívod elektřiny
Technické informace:
- Tlak při průtoku 10–1000 kPa
- Maximální teplota vody 25 °C
- Splachovací množství, nastavení ve výrobě: 6 a 3 l
- Velké splachovací množství, rozsah nastavení: 4.5 / 6 / 7.5 l
- Malé splachovací množství, rozsah nastavení: 3-4 l
- Výpočtový průtok: 0.11 l/s
- Minimální přetlak pro výpočtový průtok: 50 kPa
Obsah dodávky:
- Přívod vody R 1/2", vhodný pro MF, s integrovaným rohovým ventilem a ručním ovládacím kolečkem
- Kryt pro hrubou montáž pro servisní otvor
- 2 ochranné zátky
- Odpadní připojovací sada pro WC, ø 90 mm
- Připojovací koleno 90° z PE-HD, ø 90 mm
- Přechodka z PE-HD, ø 90 / 110 mm
- 2 závitové tyče M12
- Upevňovací materiál
